​CAD如何设置图形界限（超详细）（cad添加图形界限)

CAD如何设置图形界限（超详细）（cad添加图形界限)

CAD如何设置图形界限（超详细）1

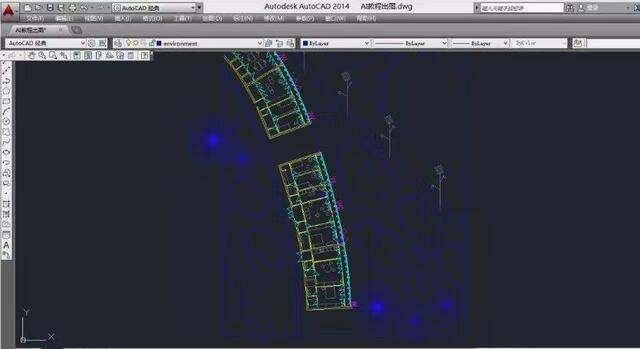

1、以AutoCAD2009版本为例，可以选择在执行菜单栏中的“格式”｜”图形界限”命令，或是在命令行输入Limits后按Enter键。

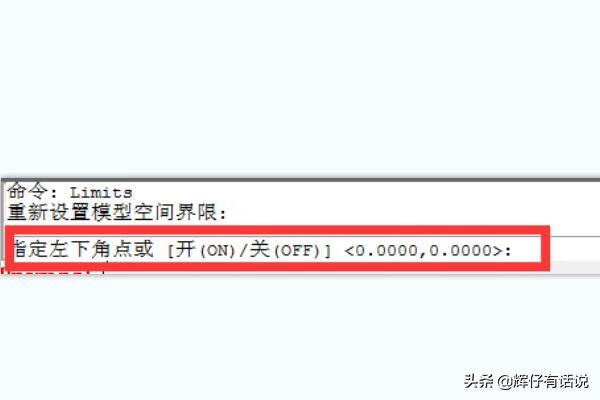

2、默认设置下图形界限是一个矩形区域，长度为490、宽度270，其左下角点位于坐标系原点上。下面通过将图形界限设为300×150。执行菜单栏中的“图形界限”命令，在命令行“指定左下角点或[开（ON）/关（OFF）<0.0000,0.0000>：”提示下按Enter键，以默认原点作为左下角点。

3、继续在命令行“指定右上角点<420.0000,297.0000>：”提示下，输入“300,150”，并按Enter键，定位图形界限的右上角点。执行菜单栏中的“视图”｜“缩放”｜“全部”命令，将图形界限最大化显示。

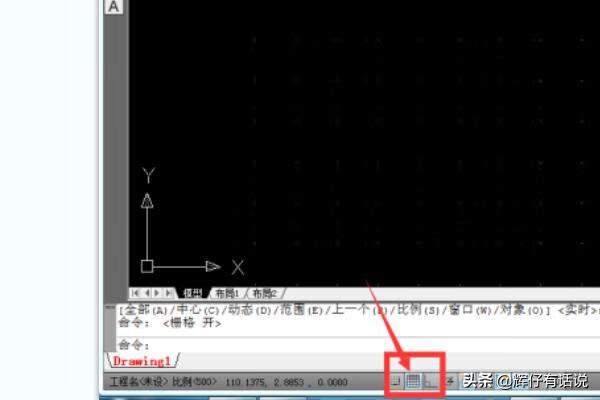

4、设置了图形界限之后，可以开启状态栏上的“栅格”功能，通过栅格点，可以将图形界限直观地显示出来，也可以使用栅格线显示图形界限。
