1、何为RSSI？

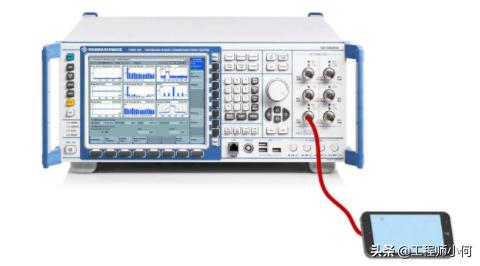

RSSI的英文意思为（Received Signal Strength Indication），是接收信号的强度指示，无线发送层的可选部分，用来判定链接质量，以及是否增大广播发送强度。在移动通信方面来看就是当仪器传送一个讯号给手机时, 手机要马上回报, 收到的讯号为多少dBm。

所以在手机校准中, 也会针对RSSI来做校准, 这样手机才能真正正确判断, 目前仪器打出来的讯号的值为多少。

2、为啥RSSI如此重要? 

因为接收机便是根据RSSI来调整增益水平的。

消费者在使用手机时，因为手机处于移动状态，导致与基地台间的路径损耗一直在变动，即手机所接收的讯号强弱不一。也就是LNA的输入讯号强度，会有很大范围的变动。以WCDMA的cell power为例，其范围为-19dBm~-117dBm，将近100dBm的变化范围，而由下式 :

可知当LNA的输入讯号不固定时，若Gain为单一固定值，则输出讯号也会不固定。很可能当输入讯号过大时(例如-19dBm)，后端电路饱和，线性度下降。或输入讯号过小时(例如-117 dBm)，后端电路SNR下降，NF上升。

所以若输入讯号过小时(例如-117dBm)，其Gain要开到最大，才有足够的SNR，讯号才能成功解调。若输入讯号过大时(例如-19dBm)，其Gain要开到最小，才不会造成后端电路饱和。

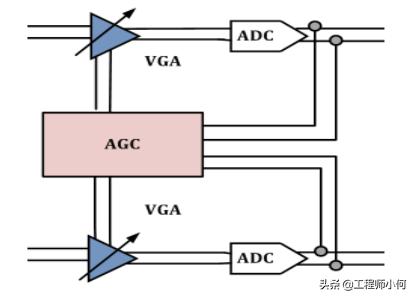

接收机的Gain要随着输入讯号大小动态调整，才能同时兼具整体电路的SNR与线性度。因此要有AGC ( Automatic gain control )的机制，透过ADC (Analog Digital Converter) 转换成数字讯号。AGC是一回授机制，因此会将ADC的输出讯号，回授到AGC，由AGC判断何谓适中的Gain，然后再由VGA (Variable Gain Amplifier)，将Gain调整至适中的值并输出，

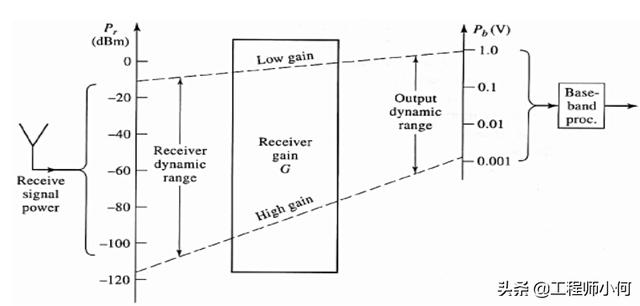

因为后端电路的动态范围很小，所以有了AGC机制，如此即便输入讯号的动态范围很大，也能使进入后端电路的动态范围，缩减在某个区间，

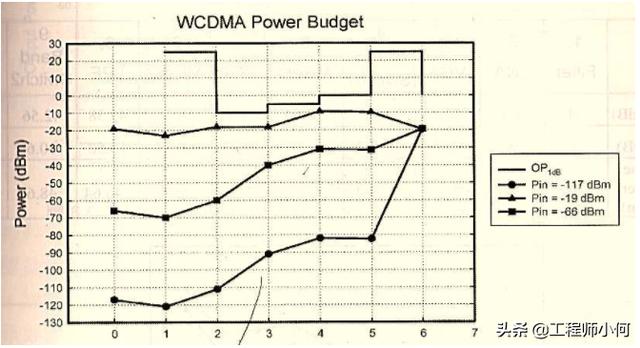

这样的话，不管输入讯号是-117dBm，还是-19dBm，最后输出的功率皆为-20dBm，既足以推动后端电路，又不至于使后端电路饱和。并且确保每一级子电路，其输出讯号都小于OP1dB，才不会有非线性失真。

因此我们由以上分析可知, 要有精确的RSSI, 接收器才能打开最适当的Gain Mode, 以维持接收讯号的质量。

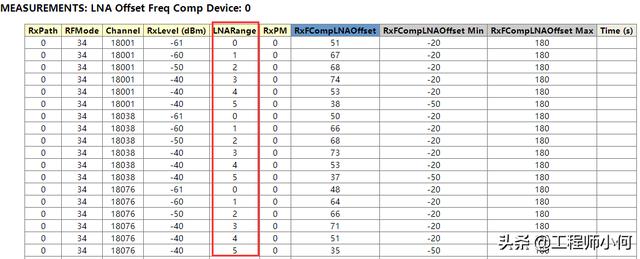

以高通的MDM芯片为例, 其接收器内部的LNA, 一共有7个Gain Mode。

所以校准时, 将RxLevel (dBm)分三个等级：

-60~-61dBm为Gain Mode : 0~1 

-50 dBm为Gain Mode : 2

-40 dBm为Gain Mode : 3~5

而每个Gain Mode, 都会有AGC Offset值, 用来将Gain Mode调整至最适合的状态。

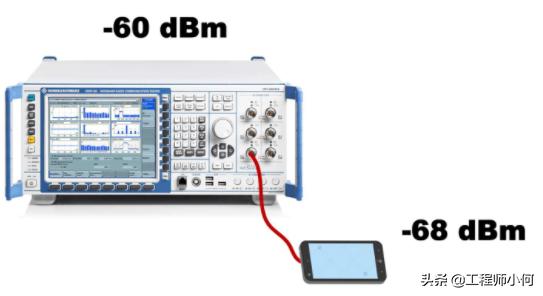

如果RSSI过小, 简单讲就是通路上Loss太大, 例如仪器打出-60dBm的讯号，手机回报的RSSI却只有-68dBm。

一般而言, 误差范围是正负5, 亦即手机回报的RSSI, 最小也只能-65dBm, 这意味着通路上有3dBm的Loss, 使得RSSI无法合乎规范, 那就要检查, 从天线头到接收器, 哪边Loss过大, 可从接收器=>天线头的顺序, 一级一级查, 看Loss是出在哪一个组件, 抑或是出在哪一颗匹配组件。

如果是设计时间, 有几个方向:

1. 匹配没调好, Mismatch Loss过大 ；

2. 天线开关的逻辑错误, 这需要请软件工程师分析Log 看缓存器的值是否正确。

如果是工厂阶段, 有几个方向:

1. SMT问题, 虚焊或短路, 以至于讯号过不去或流到GND, Loss当然大；

2. 治具探针没顶好或有脏污。

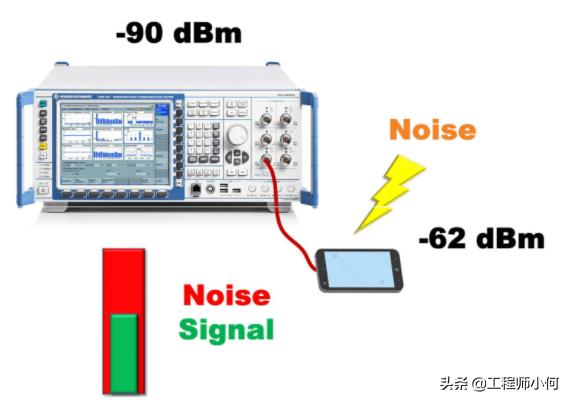

如果是RSSI过大, 若是设计时间, 那多半是软件问题；若是工厂阶段, 很可能治具屏蔽效果太差, 因为工厂是一个充满噪声之处 很可能噪声比仪器打出来的讯号还大。

例如仪器打-90dBm, 依照正负5的概念, 手机回报最大也只能到-85dBm, 但今天手机却回报-62dBm, 显然表示手机接收到的不是讯号, 而是噪声！

3、为什么无线信号（RSSI）是负值

答：其实归根到底为什么接收的无线信号是负值，这样子是不是容易理解多了。因为无线信号多为mW级别，所以对它进行了极化，转化为dBm而已，不表示信号是负的。1mW就是0dBm，小于1mW就是负数的dBm数。

弄清信号强度的定义就行了：

RSSI（接收信号强度）Received Signal Strength Indicator

Rss=10logP,

只需将接受到的信号功率P代入就是接收信号强度（灵敏度）。

[例1] 如果发射功率P为1mw，折算为dBm后为0dBm。

[例2] 对于40W的功率，按dBm单位进行折算后的值应为：

10lg（40W/1mw)=10lg（40000）=10lg4 10lg10 10lg1000=46dBm。

,
