自己动手DIY一个点焊机

电池由于怕高温，所以一般不能用电烙铁直接焊接，工厂都是用点焊机做的，想着原理不难，最近有时间就自己动手做一个。下面是制作过程：

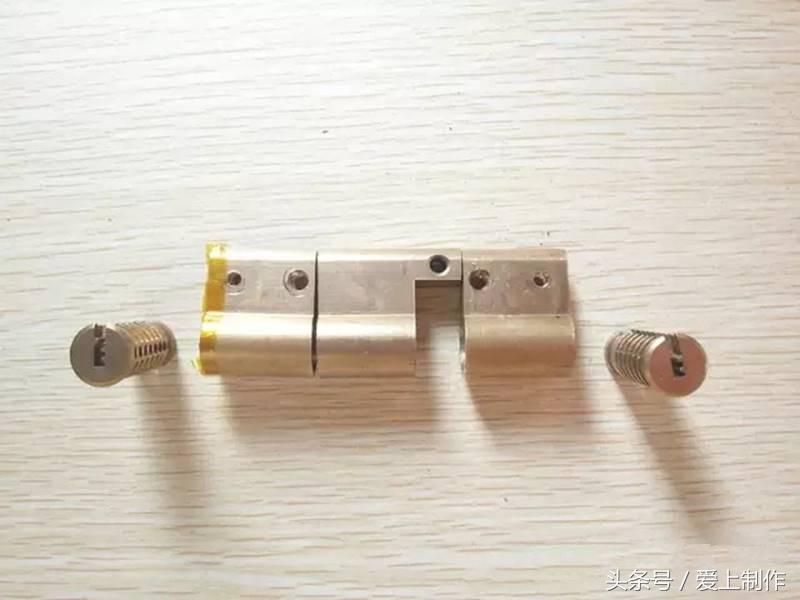

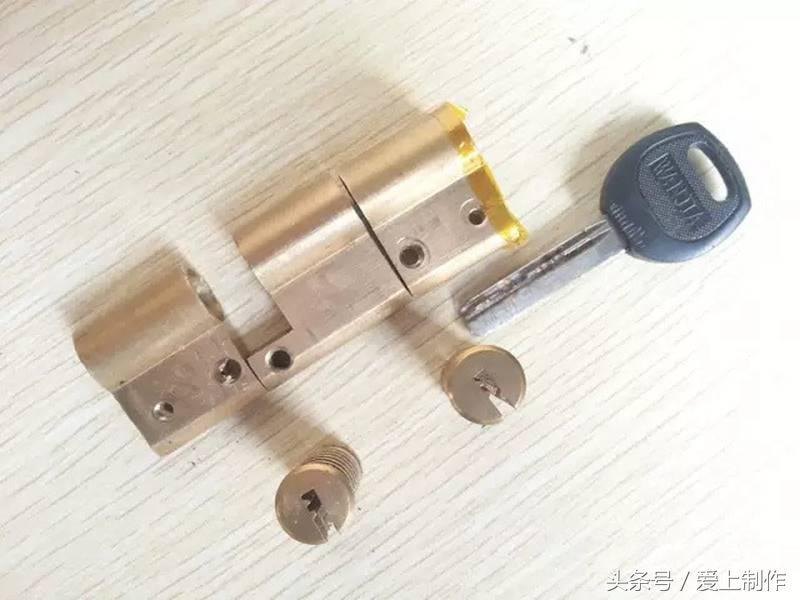

1、家里换下来的普通防盗门锁芯（经过简单的拆解和锯条的切割，钻孔）

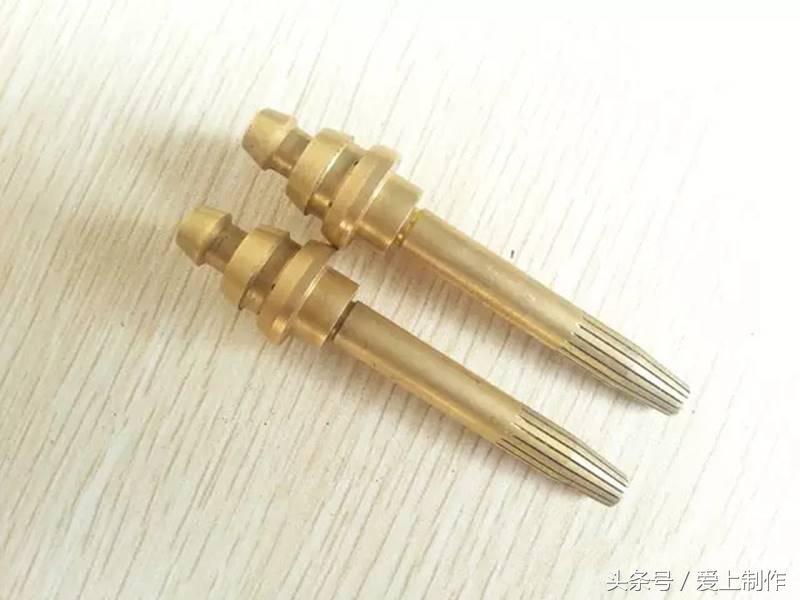

2、废弃的气焊机焊嘴芯2只

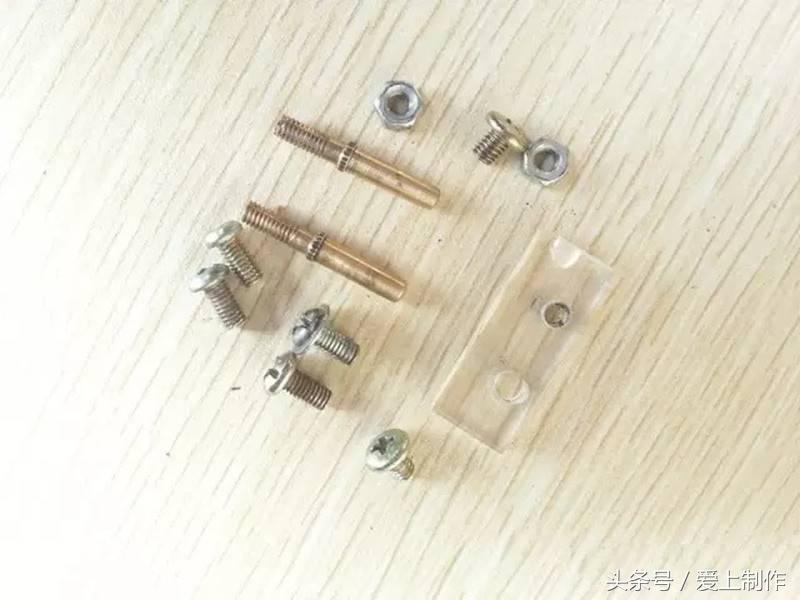

3、一小块废弃亚克力，废弃的老式插头内芯铜棒2只，还有一些不同规格的螺丝（螺丝取材废弃物本身的材料，所以规格有点小差异）

4、一节长约60MM*8MM直径的铜棒（这个是找到的材料，废弃物中没有找到小尺寸的铜棒,其实如果有3MM直径的就够了）

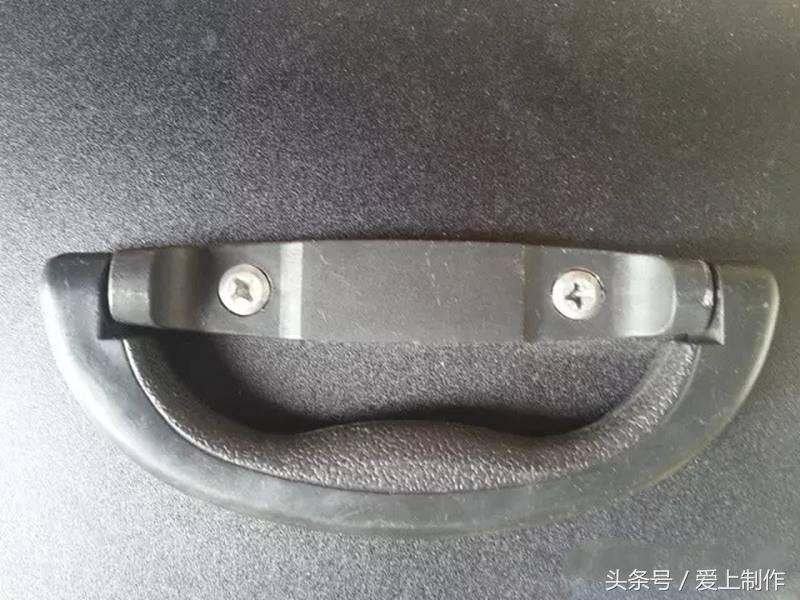

5、废弃的手提箱提手一个

6、用坏掉废弃的电脑椅上面的脚轮4只

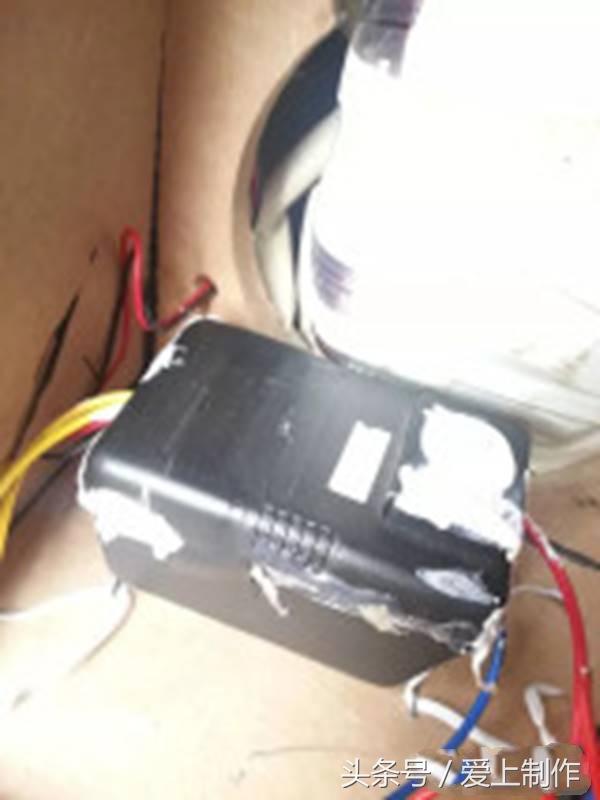

7、老式交流9V电源适配器，去除了金属插头留作他用（取材与废弃的老式有线路由器适配器）

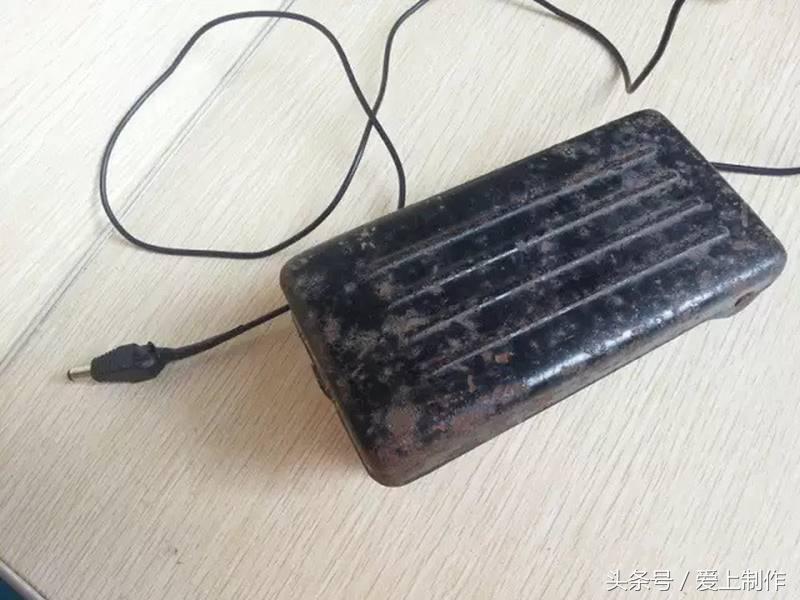

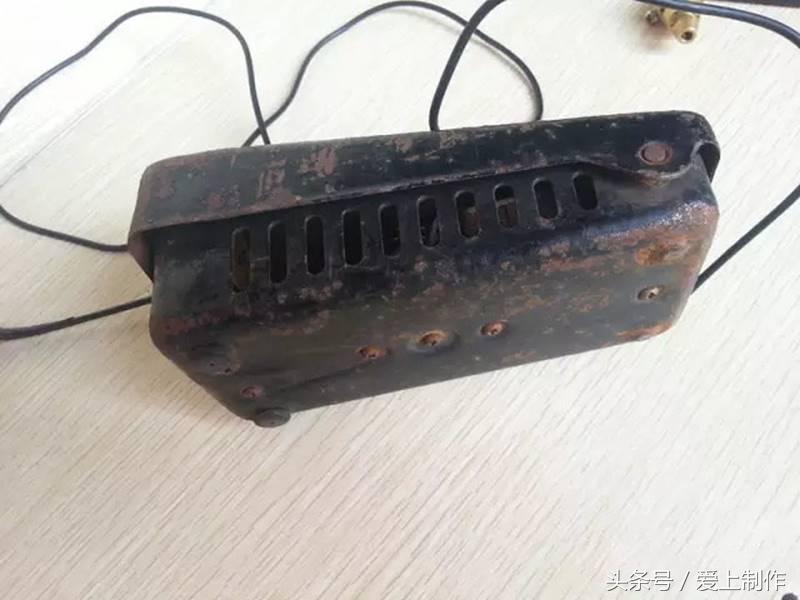

8、废弃的老式脚踏开关（现改成给低压使用）

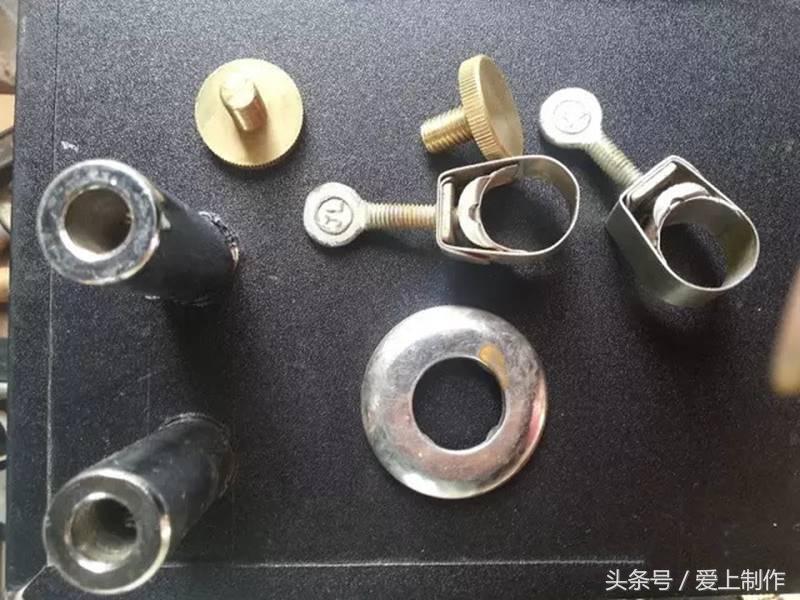

9、家里装修中没用上的水管夹具和酒柜夹持铜柱

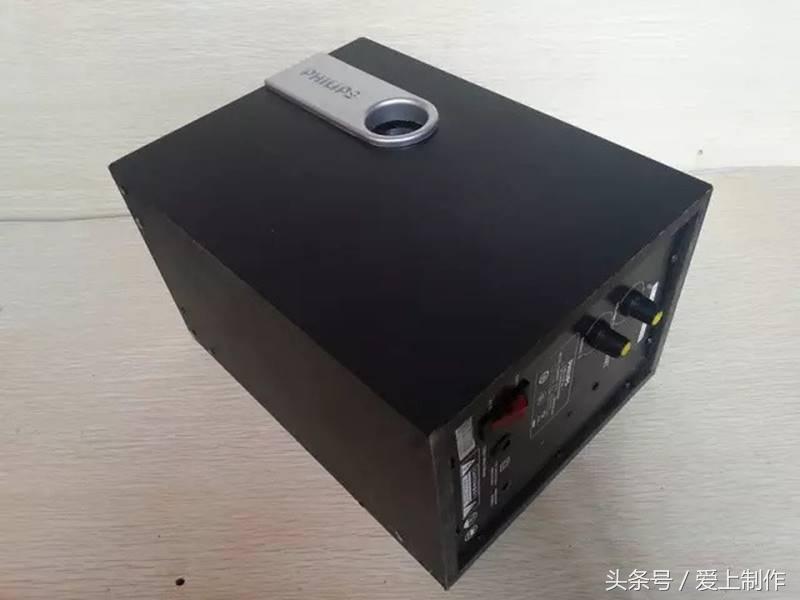

10、烧坏掉且废弃在角落的飞利浦多媒体低音音箱

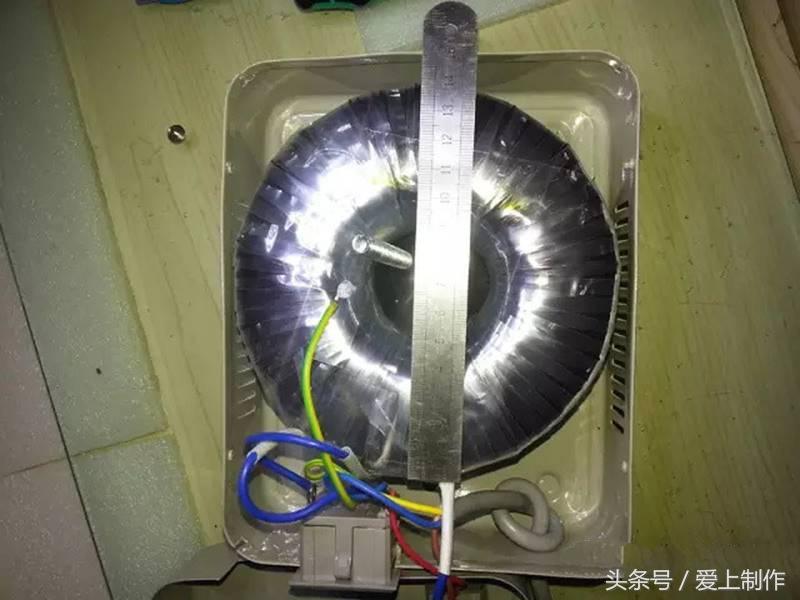

11、废弃的自耦环形变压器220V转110V（买来后才发现是自偶的，出于安全考虑后来又买了隔离的环形变压器）

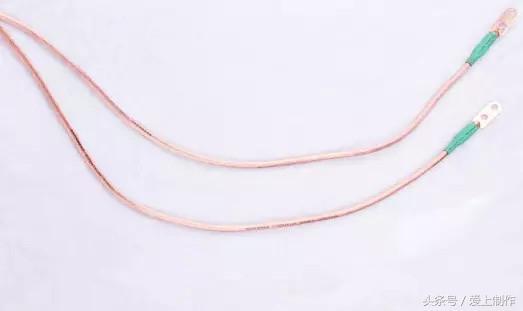

12、外皮老化而退役的35平方去皮裸铜线3米 （取材废弃车用电瓶点火线材，去皮后套上蜡黄管绝缘，在变压自耦环形变压器上绕上10圈，正好5V）

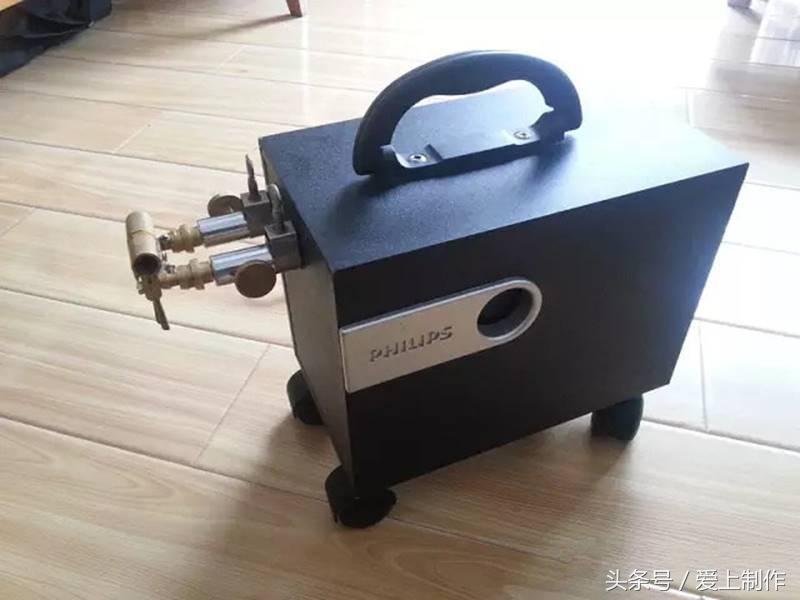

经过以上12件物品的展示小伙伴们应该大概明白了，这次的制作为什么叫《环保小小点焊机》，对！环保小小点焊机的取材全部由废弃材料组装而成，下面全方位展示环保小小点焊机的成品

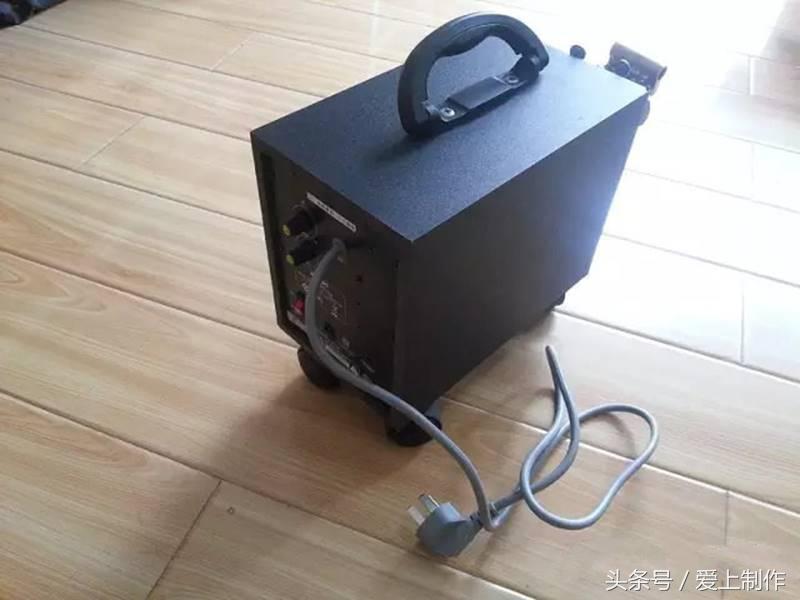

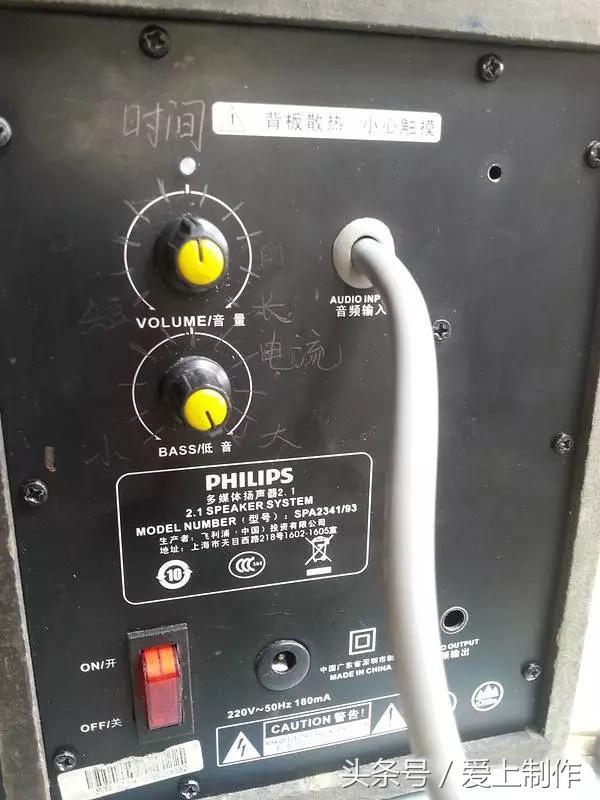

环保小小点焊机背部控制点焊时间，和点焊电流的操作面板

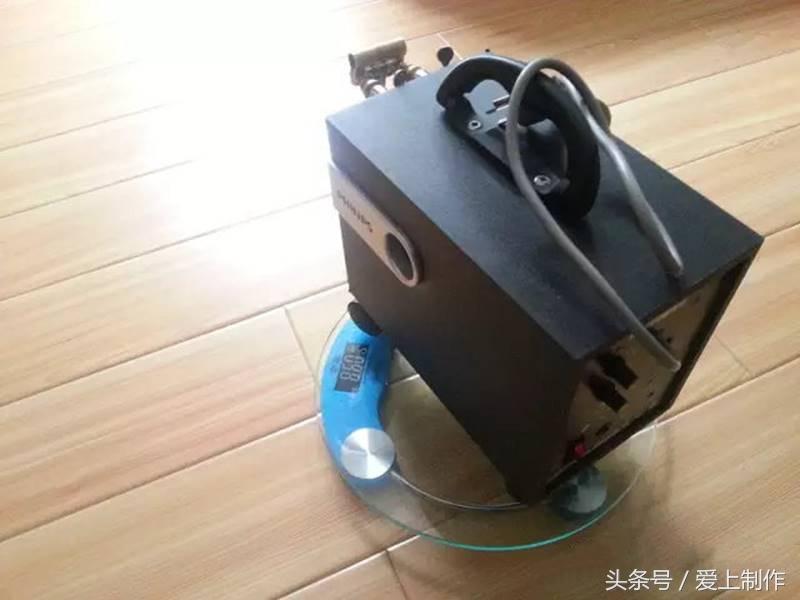

环保小小点焊机总重量8.6KG

可能有小伙伴要问了，这些东西是怎样组装到一起的，下面我就针对这个问题公布细节图片，便于与小伙伴们分享。

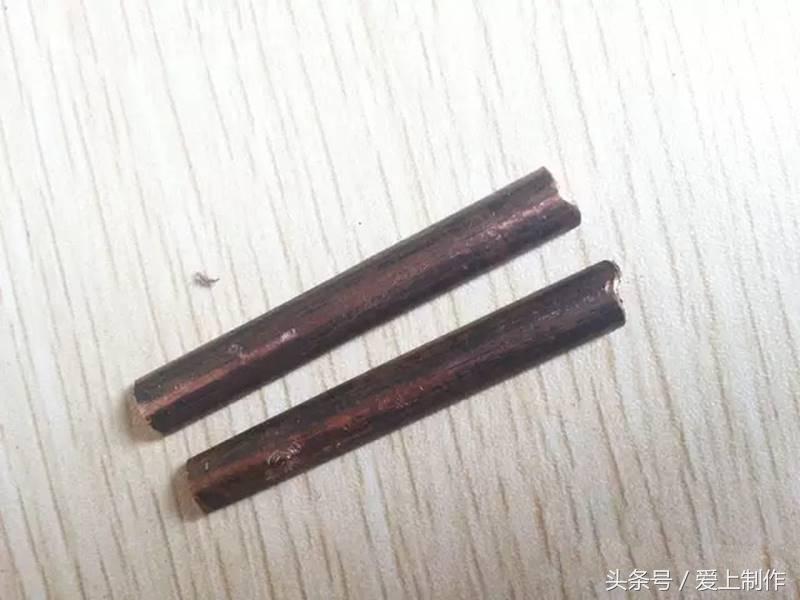

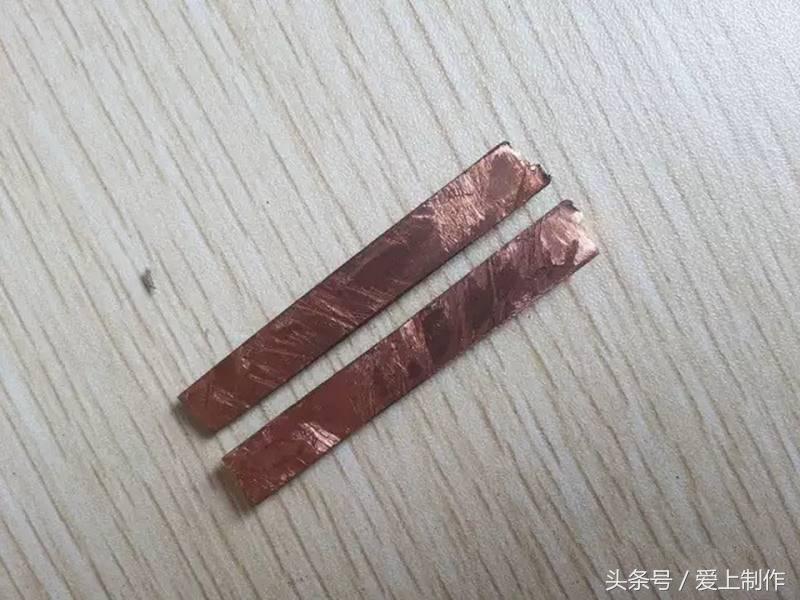

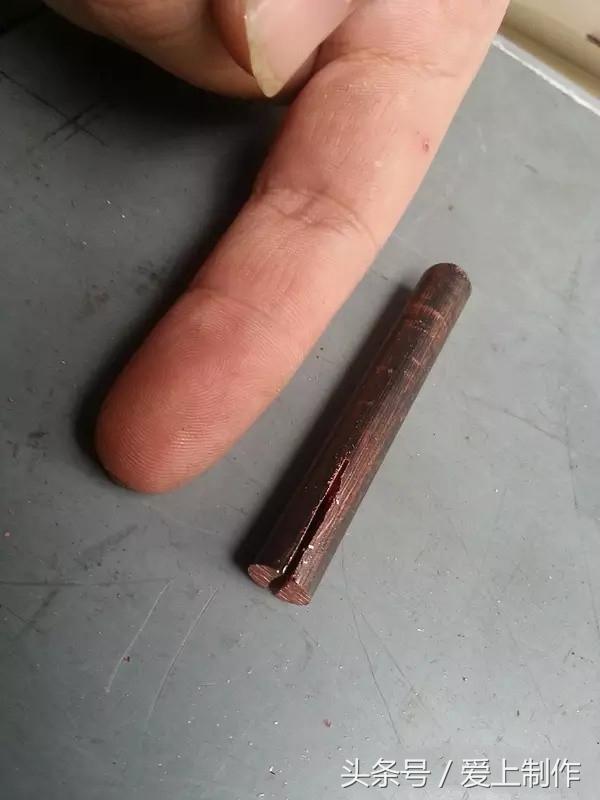

1、首先是8MM的铜棒一分为二，由于现有的铜棒过粗，切开后用锉刀搓去一部分，保留前端针状便于焊接比较小面积的物件

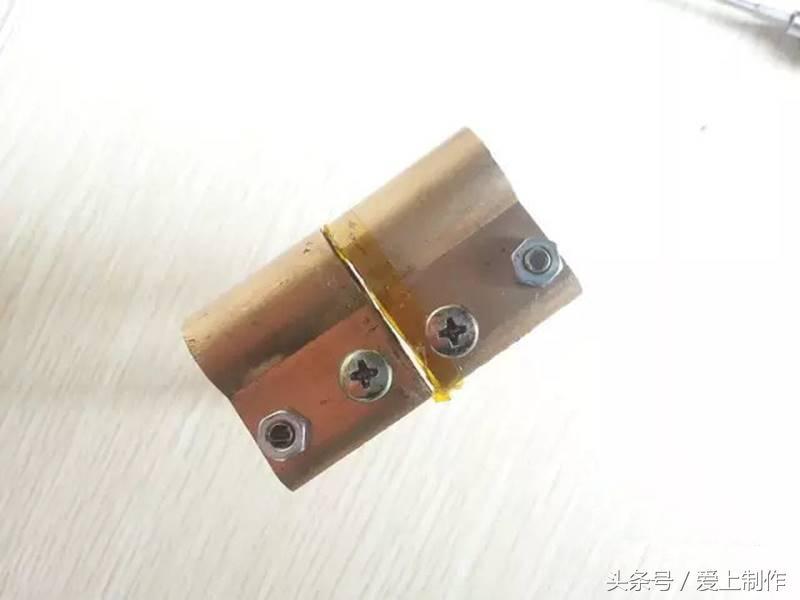

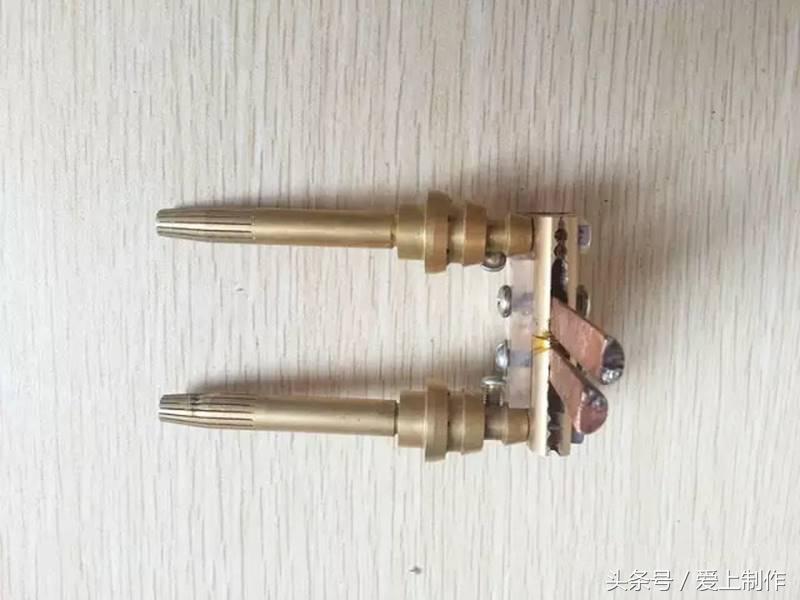

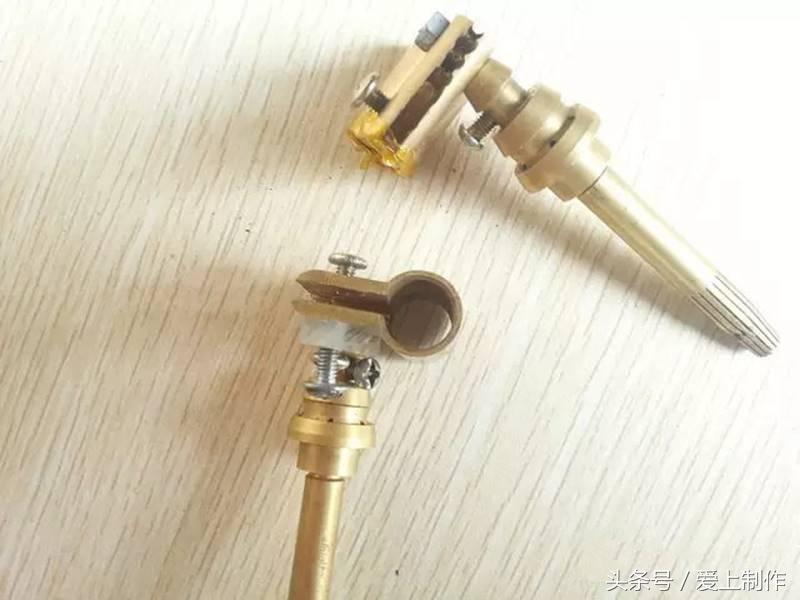

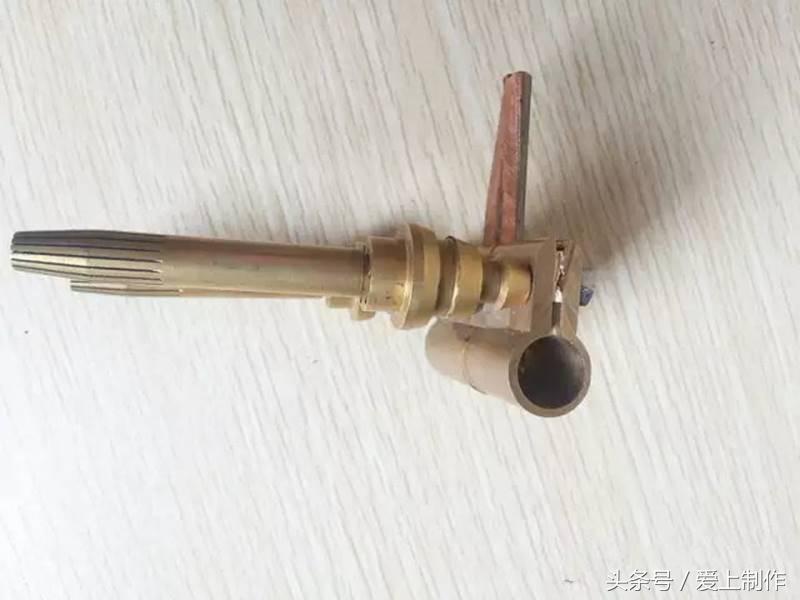

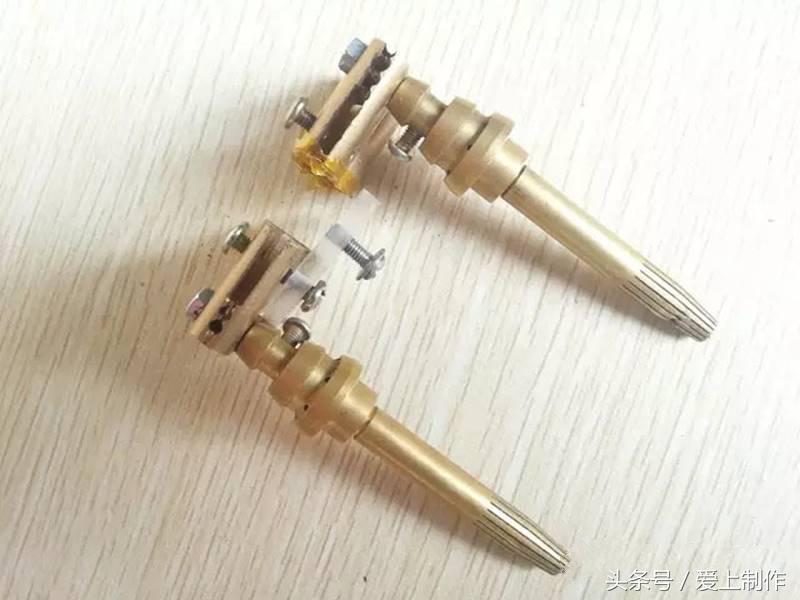

2、废弃气焊焊嘴芯，废弃老式插头铜芯和废弃锁芯如何组成快装焊接头的细节图

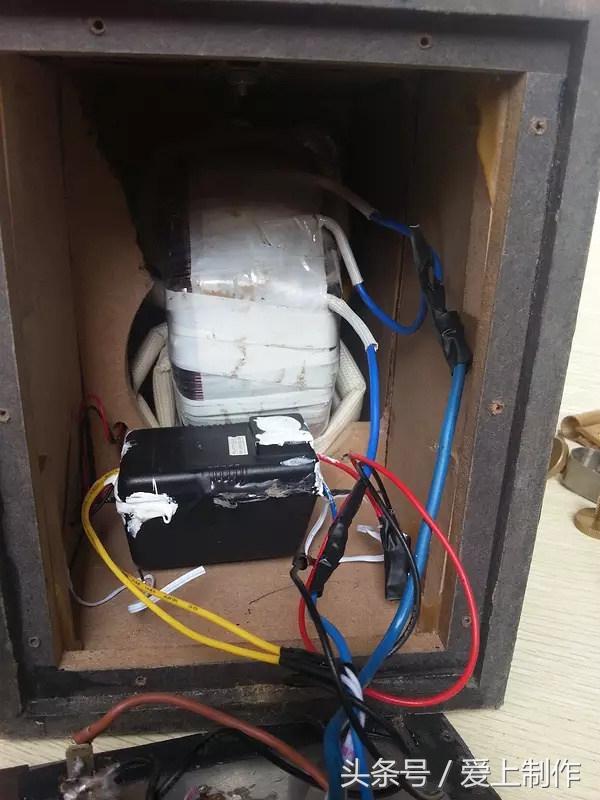

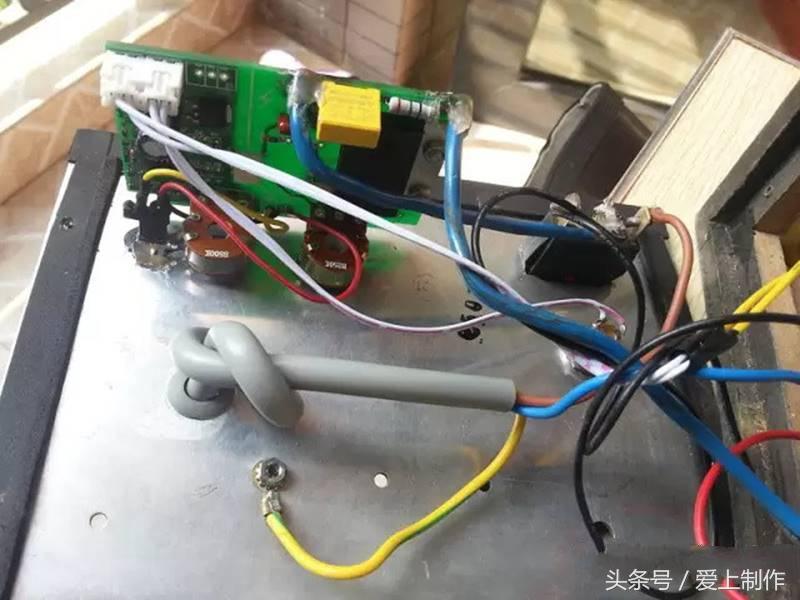

3、废弃飞利浦音箱的内部控制电路的处理

4、废弃电脑椅的脚轮和废弃手提箱子上的提手，以及上焊嘴经过加简单加工后安装到箱体上的效果图。

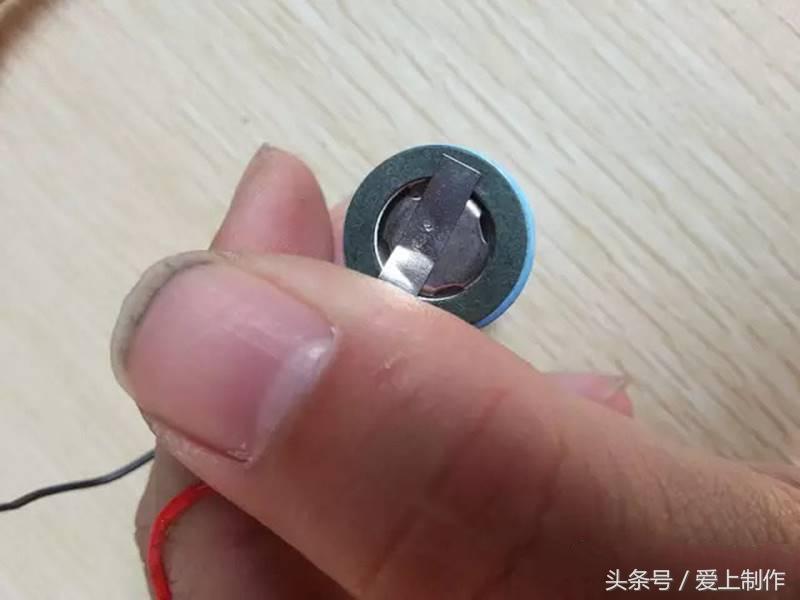

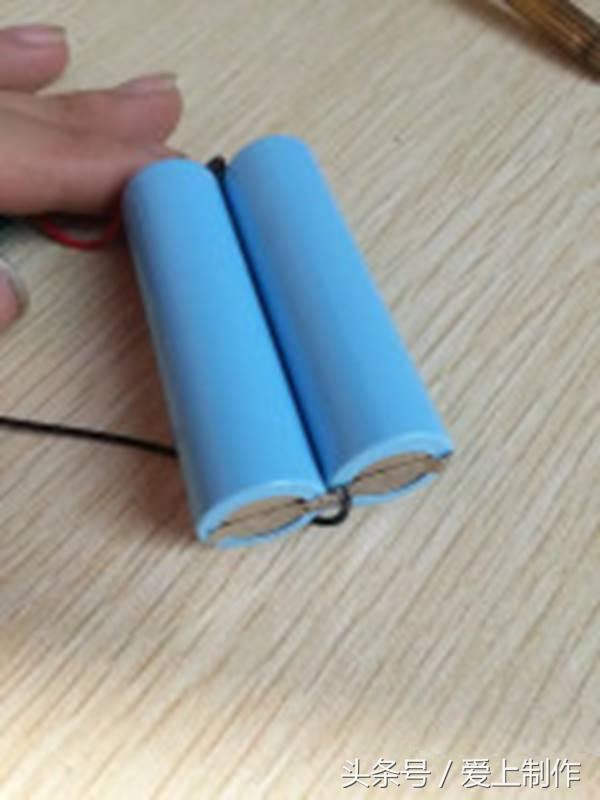

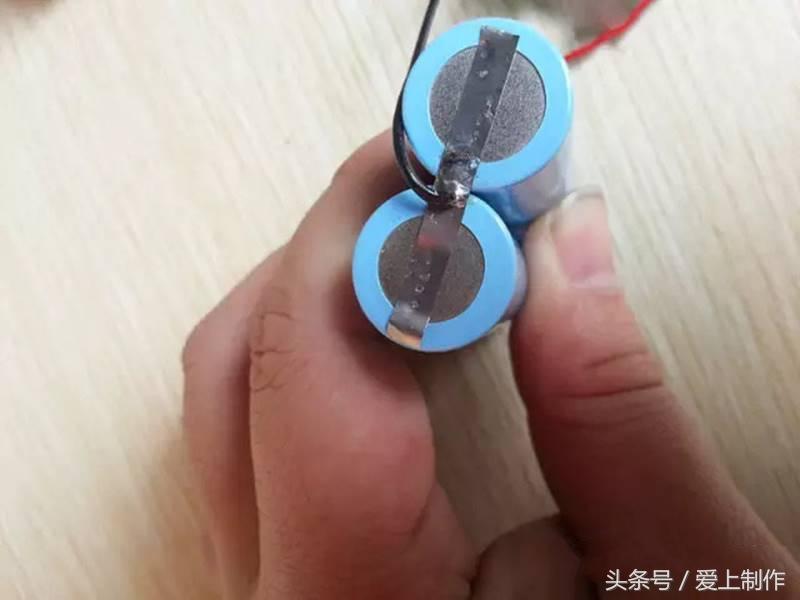

下面就是几个焊接实例。相信工程师和爱好熟悉DIY的小伙伴们都熟悉的，做电子产品特别是移动电子产品都绕不开，电池焊接这个环节。

一毫米的钢片也能焊接，这个目前试过能焊接2.5MM厚度的钢板，再大的就没有试了，这个最大焊接的能力在时间和电流都相同的情况下，和你的环形变压器的功率大小有关
