如何在CAD中设置画图比例？

在CAD（计算机辅助设计）绘图过程中，设置正确的比例是确保图纸精确和专业的关键步骤。无论是在二维（2D）还是三维（3D）绘图中，比例的设置直接影响到图纸的呈现效果和实际测量精度。本文将详细介绍CAD绘图时如何设置比例，确保图纸既符合设计要求，又能够方便地在不同场合（如打印、展示）使用。

一、什么是比例？

比例是绘图中的一个重要概念，用于表示图纸上对象的大小与其实际大小之间的关系。通常，CAD中的比例可以理解为绘制比例和打印比例两部分：

绘制比例：在CAD绘图时，通常建议按照1:1的实际尺寸绘制，这样可以确保图形的精确性。打印比例：当将图纸打印或导出为不同的输出格式时，可以根据需要调整图纸的比例，使其适合不同的打印纸张或展示需求。

二、CAD绘图中的绘制比例设置

在CAD中，绘制比例的设置非常简单，因为大多数情况下，你应该按照实际尺寸进行绘图，具体操作如下：

1. 使用实际尺寸绘制

在CAD绘图时，无论是绘制一条直线、一个圆或任何复杂的几何图形，通常都应该按照实际尺寸进行操作。例如：

如果你要绘制一条长度为5米的直线，直接输入长度为5000毫米的数值（假设使用的是毫米单位）。对于一个直径为10厘米的圆，应该输入半径为50毫米的数值。

这种方式确保了绘图中的对象始终符合实际物理尺寸，便于后续的测量、加工和施工。

2. 设置合适的绘图单位

在开始绘图之前，确保CAD中的单位设置与实际需求相匹配。设置单位的步骤如下：

输入 UNITS 命令并按回车，打开“图形单位”对话框。在“长度”选项下，选择所需的单位（如毫米、厘米、米等）。在“角度”选项下，可以选择角度的显示方式（十进制度数、度分秒等）。设置完成后，点击“确定”保存。

选择正确的单位非常重要，因为它决定了你在输入尺寸时如何理解数值。例如，如果你选择毫米作为绘图单位，则输入“100”代表的是100毫米，而不是100米或100厘米。

三、CAD绘图中的打印比例设置

绘制完成后，图纸通常需要打印或导出为图像文件。在这个过程中，设置正确的打印比例是确保图纸清晰、准确呈现的关键。打印比例可以理解为图纸上单位长度与实际物理世界长度之间的比例关系。

1. 打印比例的基本概念

在CAD中，打印比例通常以1:100、1:50、1:10等形式表示。例如：

1:100 表示图纸上1个单位长度对应实际对象的100个单位长度。适用于大范围的建筑或地形图纸。1:10 表示图纸上1个单位长度对应实际对象的10个单位长度。适用于需要详细展示的机械或零件图纸。

2. 设置打印比例的方法

(1) 使用布局（Layout）设置打印比例

在CAD中，布局（Layout） 是打印设置的重要部分。布局页面提供了一个虚拟打印机，可以让你在打印之前预览图纸，并设置打印比例。设置步骤如下：

在CAD界面底部找到“模型”（Model）和“布局”（Layout）选项卡，点击进入“布局”。在布局视口中，通过双击视口进入编辑模式，然后缩放图纸以合适的比例显示。通常会用 ZOOM 命令，并输入具体比例。例如，输入 ZOOM 1/100XP 可以将视图设置为1:100的比例。右键点击布局空白处，选择“页面设置管理器”（Page Setup Manager），选择当前布局，点击“修改”（Modify）。在“打印设置”对话框中，选择打印机、纸张大小和打印区域。最关键的是在“比例”选项中选择正确的比例。例如，选择“1单位 = 100毫米”表示1:100的打印比例。设置完成后，点击确定。

(2) 直接在模型空间打印

虽然大多数情况下推荐在布局中设置打印，但也可以直接在模型空间中进行打印。步骤如下：

输入 PLOT 命令，打开打印对话框。在打印比例选项中，选择合适的比例，如1:1、1:10等。选择好打印区域和纸张大小后，点击“确定”完成打印。

3. 不同打印比例的应用场景

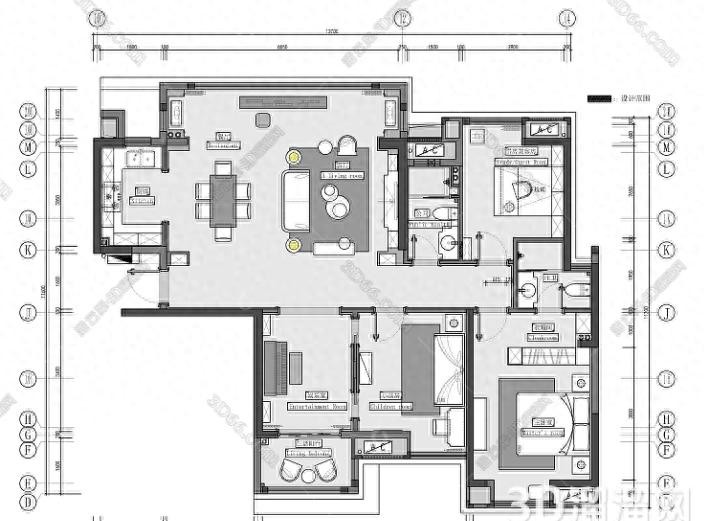

1:1比例：适用于零件图、详细设计图等需要展示细节的图纸。通常使用大幅面打印纸张。1:50或1:100比例：适用于建筑设计或城市规划中的平面图、剖面图。这些图纸通常展示较大范围的内容，但仍然需要保持一定的细节。1:500或1:1000比例：适用于总平面图或地形图，这类图纸通常涵盖大面积的场地或区域，且更多关注整体布局。
