拆解德生BCL-3000型收音机，发现了点小问题，IC4orIC5

德生BCL-3000社会拥有量不低，说它是一款晶体管、集成电路和数码混合产品倒不如说它是这个时期的过渡产品更为确切。

德生的工程师们用晶体管和集成电路完成模拟全波段收音机架构，用数码显示微处理器巧妙地与收音机电路相结合，不但给人一个崭新的调谐界面，还有非常实用的附加功能。

德生BCL-3000

也可能是由于模拟、数码电路结合的原因，导致该款收音机频显跳变，波段切换、宽窄带切换不可靠。

最近，在进行该款收音机拆解视频后期的时候，发现收音机的音频功放集成电路图纸编号与电路板上的实际序号不一致。

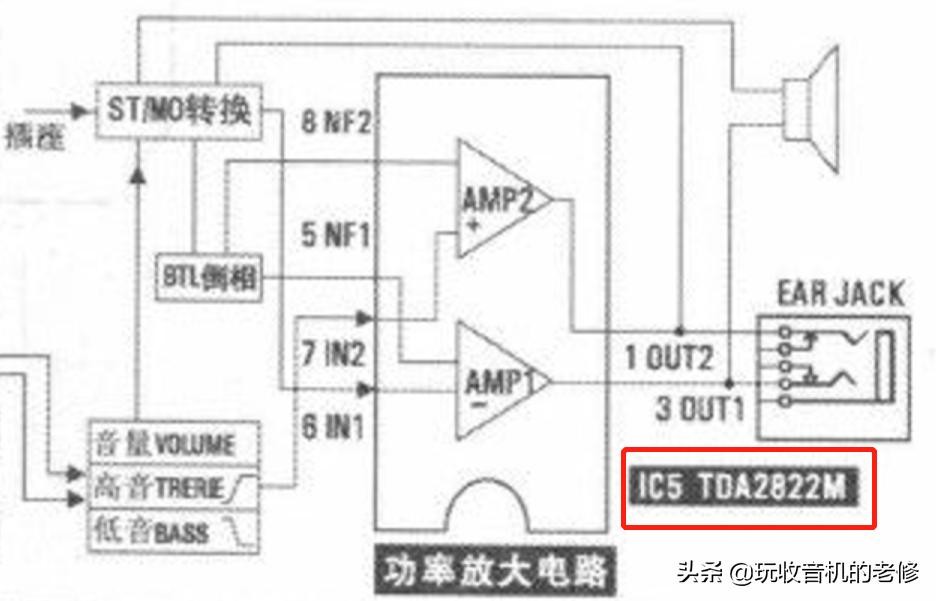

电路图上对音频功放集成电路序号的标注为IC5（见图一）。

电路图上对音频功放集成电路序号的标注

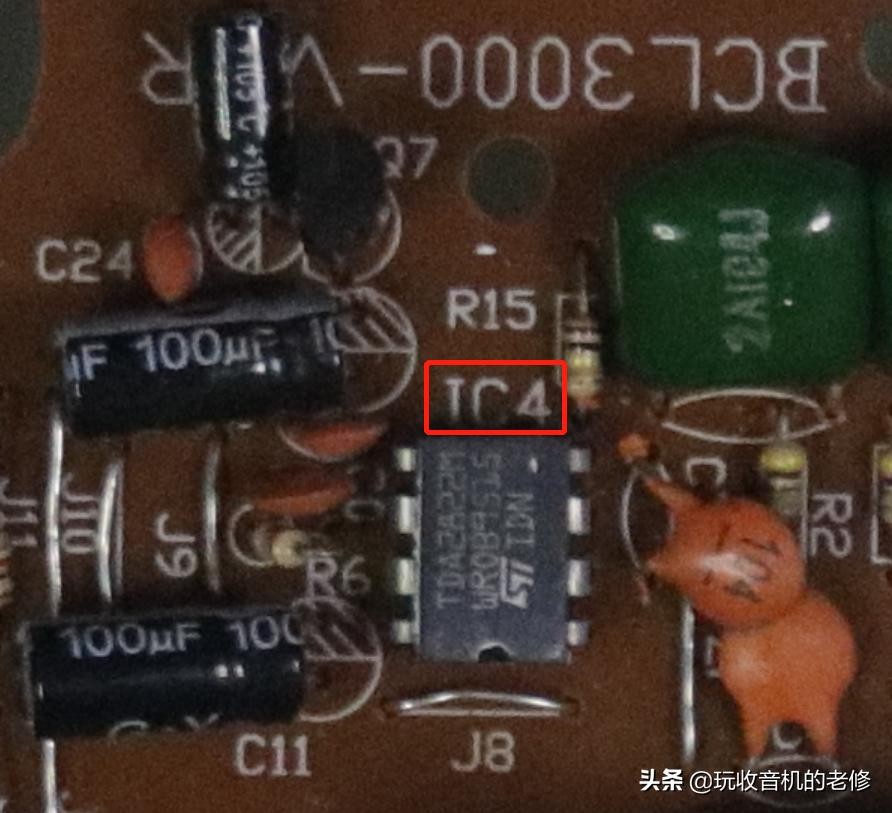

而机内音频功放板上对功放集成电路序号的标注却是IC4（见图二）。

音频功放板上对功放集成电路序号的标注

显然，这里出现了错误。

从实际工作经验来看，电路板上的同一类型元件序号的标注应该是连续的。

通过对收音机主电路板的观察，其集成电路的序号是连续的，即从IC1到IC4。从其主电路板背面对集成电路序号的标注，也清晰地标明为IC4（分别见图三、图四，图纸的序号见图五）。

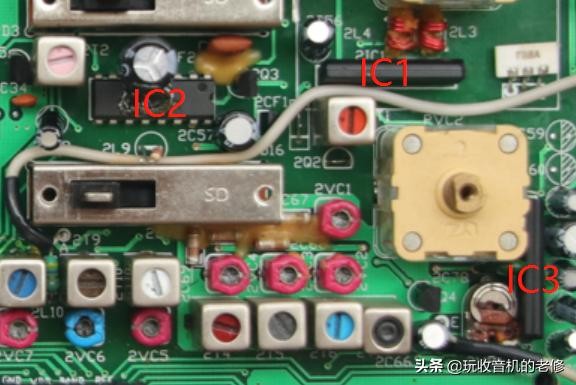

收音机主 电路板正面对IC1、IC2、IC3序号的标注

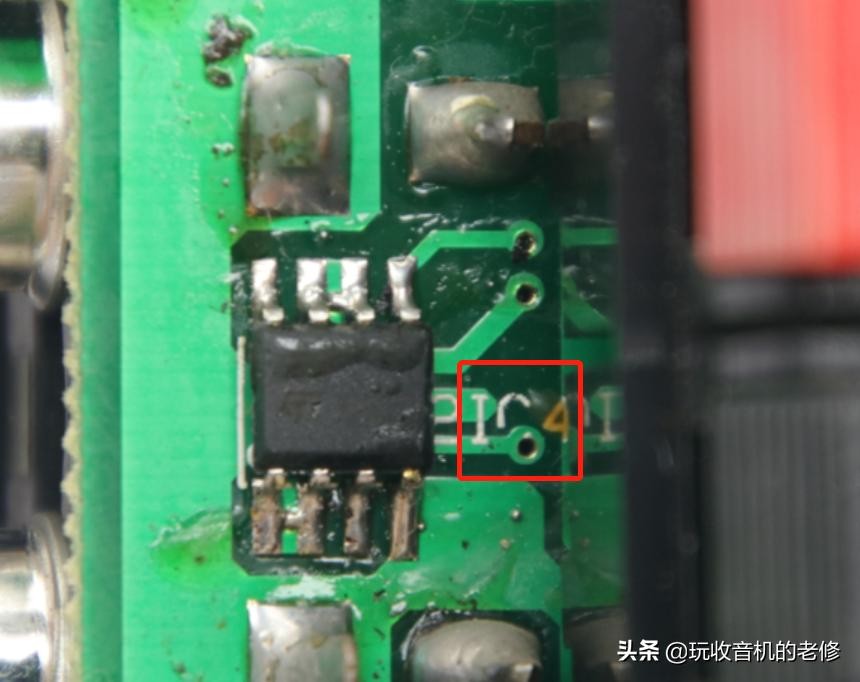

收音机主电路板背面对IC4序号的标注

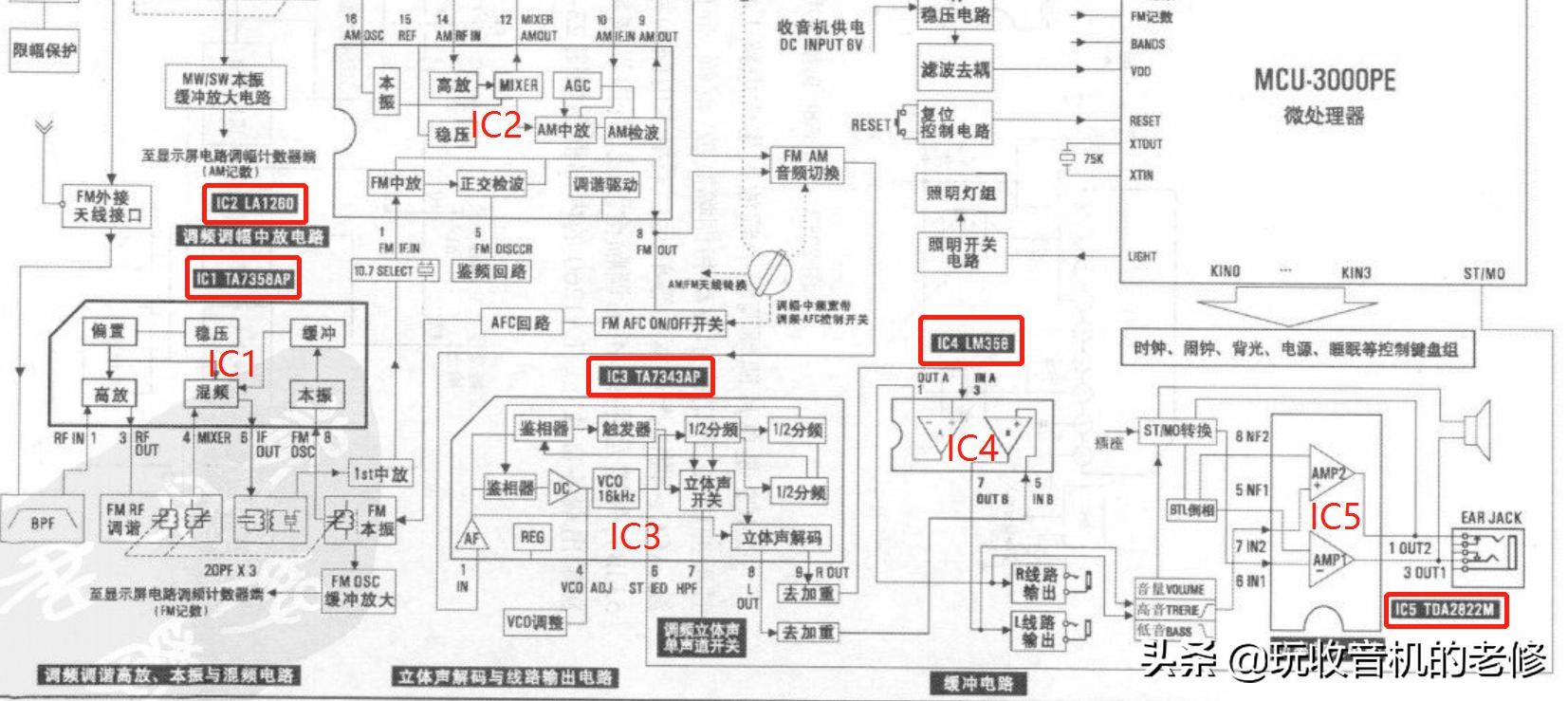

收音机电路图对IC1～IC5序号的标注

可见，电路图上集成电路标注的序号是对的，而在收音机主电路板与音频功放板上出现了两个相同序号为IC4的集成电路。

如此说来，音频功放板上功放集成电路的标注序号应该是IC5。

电子设备上元器件的实际序号的标注，与图纸标注不相符的事情是经常发生的，这对于维修工作者来说，也只是不便，但对于生产厂家来说，至少是审核不严谨。

现在，这类晶体管、集成电路、数码电路系列正在悄悄地退出历史舞台，新一代的全数码架构的收音机已经步入普及。

后面是本人关于德生BCL3000型收音机的拆机介绍视频，有兴趣的朋友可以点击观看：德生BCL-3000型拆解分析视频
