​专业扬声器电路图（5种二分频扬声器电路分析）

专业扬声器电路图（5种二分频扬声器电路分析）

所谓二分频扬声器电路就是在一只音箱中设有高音扬声器和中、低音扬声器。

高音扬声器的高频特性好、低频特性差，即它重放高音的效果好，重放中音和低音的效果差，让功率放大器输出的高音频信号通过高音扬声器重放出高音，让低音扬声器(习惯称法)重放中音和低音，采用这种分频重放方式还原高、中、低音，效果比单独使用一只扬声器好。

电路之一

图4-93所示是最简单的二分频电路，电路中的BL1是低音扬声器，BL2是高音扬声器。这一电路中没有分频元件，这是因为高音扬声器采用压电式扬声器，这种扬声器的高频特性好，阻抗高，这样BL2用来重放高音，BL1重放中音和低音。

图4-93 最简单的二分频电路

对于中频和低频信号而言，由于BL2的阻抗较高，BL2相当于开路。对于高频信号而言，BL1的高频特性差，而BL2的高频特性好，这样高频信号由BL2来重放。

电路之二

图4-94所示是常见的二分频扬声器电路，电路中的BL1是低音扬声器，BL2是高音扬声器，C1是分频电容(采用无极性分频电解电容)，通过适当选取分频电容C1的容量值，使C1只让高频段信号通过，不让中频、低频段信号通过，这样BL2就重放高音，中音和低音由BL1重放，从而实现了二分频重放。

图4-94 常见的二分频扬声器电路

重要提示

在二分频电路中，两只扬声器的引脚有极性，它们的接线应像图中所示正极与电源正极相连，负极与电源负极相连，否则两只扬声器重放的声音相位相反，即一只扬声器的纸盆向前振动时，另一只向后。

电路之三

图4-95所示是单6dB二分频扬声器电路，它是在前一种电路的基础上在低音扬声器回路中接入了电感L1，通过适当选取L1的电感量大小，使之可以让中频和低频段信号通过，但不让高频段信号通过，这样更好地保证了BL1工作在中频和低频段。

图4-95 单6dB 二分频扬声器电路

这种电路在高音和低音扬声器回路中各设一只衰减元件，为6dB型。

电路之四

图4-96所示是单12dB型二分频扬声器电路，它是在前一种电路的基础上在高音扬声器上并接一只电感L2，通过适当选取L2的电感量大小，让L2将中频和低频段信号旁路。这样高音扬声器回路有两次选频过程，一是分频电容C1，二是分频电感L2，使BL2更好地工作在高频段。

图4-96 单12dB 型二分频扬声器电路

这种电路中的L2和C1对中频、低频段各具有6dB共12dB的衰减效果，所以为12dB型电路。

电路之五

图4-97所示是双12dB型二分频扬声器电路，它是在前一种电路的基础上在低音扬声器BL1上并联分频电容C2，C2将从L1过来的剩余的高频段信号旁路，让BL1更好地工作在中频和低频段，这样C2与L1也具有12dB的衰减效果，所以这一扬声器电路是双12dB型二分频扬声器电路。

图4-97 双12dB 型二分频扬声器电路

3种变形的二分频扬声器电路

重要提示

在一些音箱中，为了扩大声场或加重低音效果，采用变形的二分频扬声器电路，这些电路中有的是采用两只低音扬声器，以加重低音和扩展声场;有的是采用两只高音扬声器，以改善高音效果。

(1)两只低音扬声器并联电路。图4-98所示是两只低音扬声器并联的二分频扬声器电路，BL1和BL2都是低音扬声器，C1是分频电容，BL3是高音扬声器。在中、低频段，BL1和BL2同时工作，在高频段BL1和BL2同时不工作。这一电路中，在低频段的扬声器阻抗是BL1和BL2的并联值，BL1和BL2采用相同阻抗和相同型号的扬声器。

图4-98 两只低音扬声器并联的二分频扬声器电路

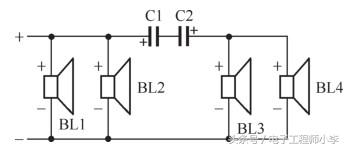

(2)两只低音和两只高音扬声器并联电路。图4-99所示是两只低音和两只高音扬声器并联的二分频扬声器电路。两只低音扬声器BL1和BL2并联，同时工作在中频和低频段，在高频段时相当于开路。BL3和BL4是两只高音扬声器，它们同时工作在高频段，在中、低频段时它们相当于同时开路。由于采用了两只高音扬声器，所以高音效果有所改善。

图4-99 两只低音和两只高音扬声器并联的二分频扬声器电路

重要提示

C1和C2是两只有极性的电解电容，由于分频电容流过的是大信号的音频信号电流，是交流电流，而有极性电解电容是不能直接接入交流电路中的，因为这种电容有极性，在正常工作时正极电位要始终高于负极的电位。在采用了逆串联之后，它们就成为一只无极性电解电容，可以作为分频电容使用，但从效果上讲没有专门的无极性分频电容好。

这一电路的阻抗是这样，中、低频段是BL1和BL2的并联值，高频段是BL3和BL4的并联值。

(3)两只低音和两只高音扬声器串联电路。图4-100所示是两只低音和两只高音扬声器串联电路，扬声器采用串联方式，整个扬声器电路的阻抗升高。对于中、低频段而言是BL1和BL2的串联值，高频段是BL3和BL4的串联值。扬声器电路的阻抗升高不利于与功率放大器的配接，不利于获得更大的输出功率。

图4-100 两只低音和两只高音扬声器串联电路

在扬声器串联电路中也有极性问题，两只扬声器要采用顺串联方式，即一只扬声器的负极与另一只的正极相连。同时，两个扬声器串联电路再并联时也有极性问题。

,
